正航儀器技術編輯筒型內濾式真空過濾機

1.主題內容與適用范圍

本標準規定了筒型內濾式真空過濾機的型式、基本參數、尺寸及技術條件.

本標準適用于筒型內濾式真空過濾機(以下簡稱過濾機〉的設計、制造及驗收.

2.引用標準

GB 9286 色漆和清漆漆膜的劃格試驗

JB 2299 礦山、工程、起重運輸機械產品涂漆顏色和安全標志

JB 8    產品標牌

3 產品分類

3.1 傳動方式

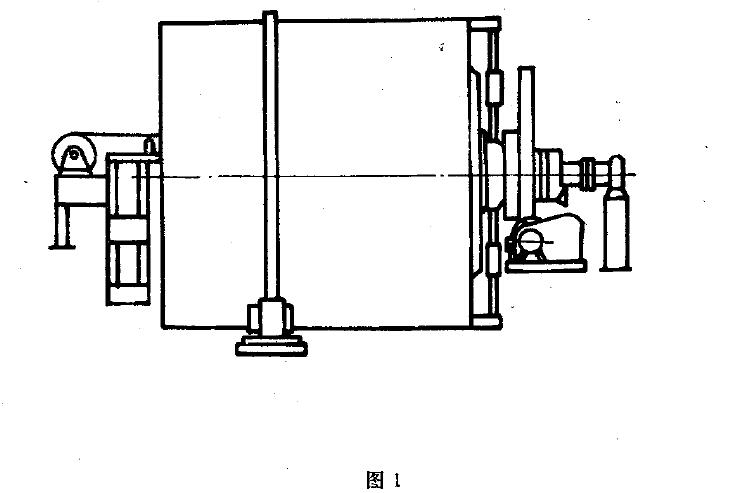

3. 1. 1 20 m' 及大于20 m' 的過濾機應采用機械瞄合傳動方式，見圖1.

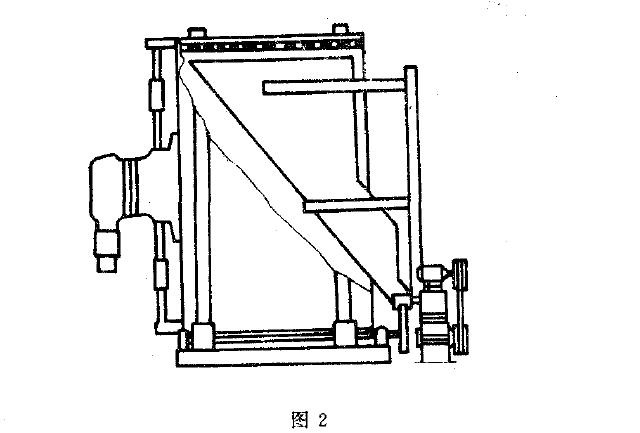

3.1.2 小于20 m' 的過濾機應采用托轆滾圈摩擦傳動方式，見圖2.

3.2 卸料方式

3.2. 1 20 m' 及小于20 m' 的過濾機的卸料方式可制成兩種.

8. 中心皮帶運輸機卸料，見圖11

b. 固定溜槽卸料，見圖2.

3.2.2 大于20 m' 的過濾機應制成中心皮帶運輸機飼料，見圖1.

3.5 標記示例

過濾面積為20 m' 的筒型內濾式真空過濾機，其標記為g

過濾機GN-20 JB/T 1653
