1 范圍

本標準規定了礦用圓盤真空過濾機的產品分類、技術要求、試驗方法、檢驗規則、標志、標簽、使用說明書、包裝、運輸及貯存。

本標準適用于礦用圓盤真空過濾機(以下簡稱過濾機〉。該機主要用于選煤、選礦、有色金屬、冶金、石油化工和污水處理等行業進行過濾脫水或固相回收。

2 規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注目期的引用文件，其隨后所有的修改單〈不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的版本。凡是不注曰期的引用文件，其版本適用于本標準。

GB/T191 包裝儲運圖示標志（GB/T191-2008 ， ISO 780: 1997, MOD)

GB/T1 720-1979 漆膜附著力測定法

GB/T3768 聲學聲壓法測定噪聲源聲功率級反射面上方采用包絡測量表面的簡易法

CGB/T3768- 1996, eqv 1SO 3746: 1995) .

GB/T6388 運輸包裝收發貨標志

GB/T9439 灰鑄鐵件

GB/T9669 工業產品使用說明書總則

GB/T13306 標牌

GB/T13384 機電產品包裝通用技術條件

JB/T1604 礦山機械產品型號編制方法，

m/T3275 圓盤真空過濾機用塑料扇形濾板

JB/T5000.12 重型機械通用技術條件.

JB/T5000.13 重型機械通用技術條

3 產品分類

3.1 型式

過濾機是由電動機帶動減速器，通過大、小齒輪〈蝸輪〉傳動，使水平主軸和與之垂直的立式圓形濾盤連續運轉的機器， 分為帶攪拌裝置和無攪拌裝置兩種型式.帶攪拌裝置的過濾機主軸與攪拌器的傳動為獨立傳動，攪拌器為擺動靶式或槳葉式。卸料方式采用瞬時吹風與刮刀配合。

根據不同用途，過濾機分為礦用GP 型和GPYK 型、煤用GPY 型和氧化鋁用GPYL 型四種型式。

3.2 型號

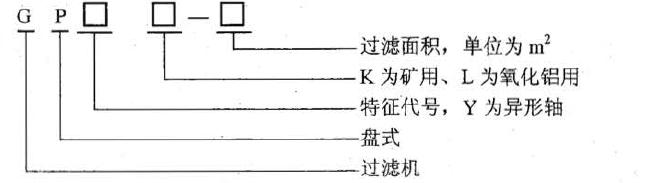

過濾機的型號表示方法應符合JB廳1604 的規定。型號表示方法如下:

標記示例；

過濾面積為240 曠的礦用異形軸困盤真空過濾機，其標記為；

GPYK-240 盤式過濾機
