簡單暗激發光控調光電路設計實驗

一、實驗?zāi)康?/p>

加深了解光敏電阻的工作原理及應用性

二、實驗內容

簡單的暗激發光控調光電路設計實驗

三、實驗儀器

光電技術創新綜合實驗儀                                    一臺

光敏電阻實驗?zāi)K                                          一塊

光源輸出及測量實驗?zāi)K                                    一塊

連接導線                                                  若干

四、實驗原理

1、實驗參考原理

實驗參考原理圖如2-1：

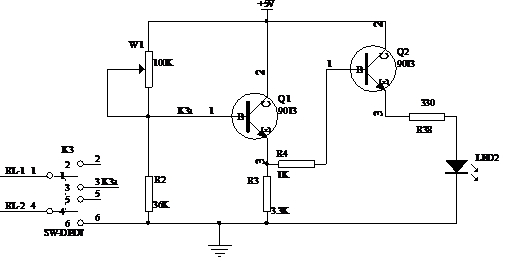

圖2-1 簡單暗激發光控調光電路圖

其工作原理是：電路接通后，改變照射到光敏電阻上的光強，當光強發生變化時，光敏電阻的阻值跟著發生變化，導致Q1三極管的基極電壓也隨光強發生變化，致使后極的Q2三極管的基極電流發生變化，從而使發光二極管的亮暗情況發生變化。

五、實驗注意事項

1、打開電源之前，將“電源調節”旋鈕逆時針調至底端；

2、實驗操作中不要帶電插拔導線，應該在熟悉原理后，按照電路圖連接，檢查無誤后，方可打開電源進行實驗；

3、若照度計、電流表或電壓表顯示為“1＿”時說明超出量程，選擇合適的量程再測量；

4、嚴禁將任何電源對地短路。

六、實驗步驟

暗激發光控調光實驗

1、打開實驗箱電源，調節照度計“調零”旋鈕，至照度計顯示為“000.0”為止，關閉實驗箱電源；

2、J7、J8分別連接實驗箱上的光敏電阻結構件黃、藍插孔，同時將套筒紅、黑插孔與照度計紅、黑插孔相連；

3、打開實驗箱電源，將光源顏色選為白光，按下模塊上的開關K1和K3，同時保證其余開關都彈起；

4、調節W1和光源光強，使LED2處于發光狀態；

5、按“照度加”按鈕，觀察LED2發光強度變化情況；

6、按“照度減”按鈕，觀察LED2發光強度變化情況；

7、將“電源調節”旋鈕逆時針旋至不可調位置，關閉實驗箱電源。

二次開發實驗

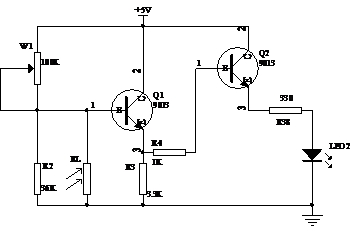

（1）利用二次開發實驗?zāi)K自行搭建電路，電路如圖2-2所示；

（2）參考電路原理圖自行進行調試；

圖2-2

（3）參考暗激發光控調光實驗的實驗步驟進行二次開發實驗，觀察實驗現象是否和模塊實驗現象一致。
