正航儀器同您了解橡膠減振器計算

在電磁振動給料機的設計中，橡膠或橡膠金屬零件可用作減振器或激振器的主彈簧。它與金屆彈簧相比，有以下的特點：可以模塑成所需的形狀和尺寸；可隨意選擇三個方向的彈簧剛度；改變橡膠彈簧的內部構造，可以大幅度地改變彈簧剛度。

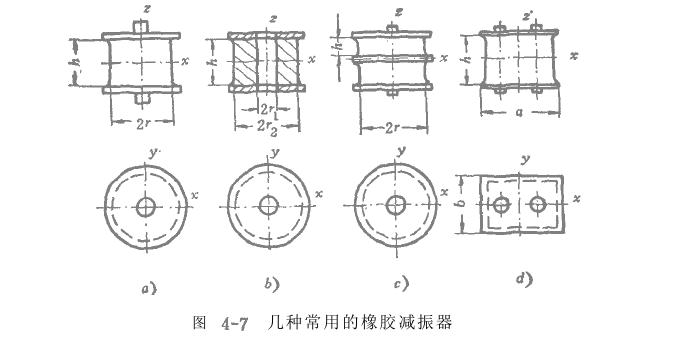

此外，由于橡膠具有較大的內摩擦，在共振或近共振工作時，其振幅不易出現浪涌現象。本節主要介紹橡膠減振器的經驗計算方法。形狀簡單的橡膠減振器可用計算方法求得其彈簧剛度。電磁振動給料機的橡膠彈簧按其受力情況，一般分為受壓和受剪兩種。

G——橡膠的靜態剪切彈性模數(公斤/厘米)

h——橡膠彈簧的高度(厘米)。

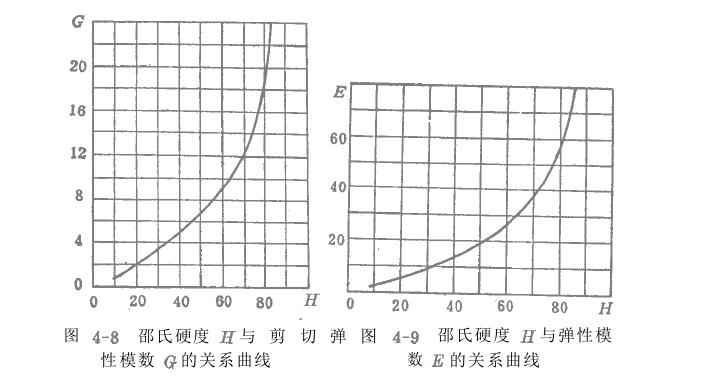

在橡膠的技術條件中，常給出硬度。所以，硬度與彈性模數及剪切彈性模數的關系就很重要。根據試驗，彈性模數及剪切彈性模數與橡膠的硬度有一定的關系。對于每種組成不同而硬度相同的橡膠，其中E和G的數值相差不會超過10%。圖4—8是橡膠的邵氏硬度H和剪切彈性模數G的關系曲線。

圖4—9是橡膠的邵氏硬度H和彈性模數E的關系曲線。

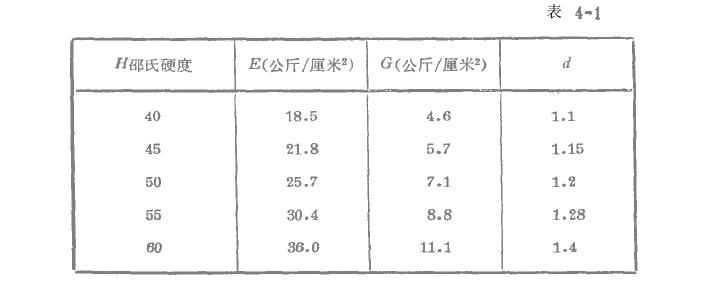

由于橡膠的變形對于力有個滯后過程，因而，橡膠的動力彈性模數要比靜的彈性模數大。動力彈性模數與靜的彈性模數之比稱為動載系數d。這個系數受振動頻率、振幅以及橡膠硬度等因素的影響，需要通過試驗取得。表4—1所列是天然橡膠在各種硬度時，它的E、G及d的數值。

從制造角度看，橡膠的厚度一般不超過8厘米。有時，為了使減振系統有較小的固有頻率，要求橡膠減振器在載荷作用下有較大的靜力變形量。因此，常用相同的多段橡膠彈簧疊合組成減振器。http://www.zgshfp.com
