塑封晶體管熱阻問題數據研析
塑封晶體管的熱阻，一般由芯片自身的熱阻、芯片與引線框架之間的熱阻、塑封體的熱阻組成。在生產過程中，如果芯片粘接環節控制不好，會使芯片與引線框架間的熱阻大大增加，使用過程中容易因為結溫過高而燒毀。
晶體管在工作過程中的熱阻是結溫的上升數值與耗散功率之比，一般情況我們把晶體管的表面溫度作為參考溫度，可以得到表達式如下：Tj為結溫，Tc為晶體管表面溫度，P為耗散功率。得到這個表達式后，對熱阻測量其實就可以轉變?yōu)閷Y(jié)溫、晶體管溫度、耗散功率的測量。但是很顯然，我們很難對芯片的結溫進行測量。

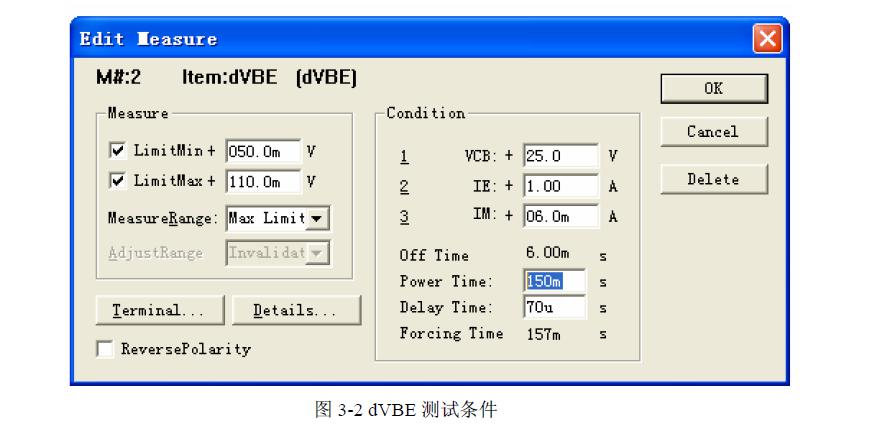

為了解決這個問題，正航儀器開展了以下的實驗研究：可以利用結溫Tj與晶體管發射結正向壓降Vbe在一定范圍內存在線性關系這個特性：M是溫敏系數。從而我們可以把問題轉為對ΔVbe的測試，這在生產上是可以實現的。要完成ΔVbe的測試，需要確定以下幾個參數：Im(測試電流)、Pt（功率時間）、Ie（功率電流）、Dt（延遲時間）、Vcb（C，B極間電壓）。要確定以上這些參數，需要收集大量的數據，以保證所確定的參數的有效性。但同樣出現一個問題，我們可以通過測試系統得到龐大的測試數據，但對數據的分布規律與特征，這個工作需要計算機軟件輔助完成。Im（測試電流）：Im在整個ΔVbe的測試過程中，主要是用來測試用，基本上是一直存在的，對它的選取有兩個基本的原則：Im要盡量小，盡量減少因為Im的流通而導致的晶體管發熱。Im也不能太小，要保證所選擇的Im下，晶體管Vbe的工作特性曲線已進入線性區域。設置不同的Im，對一批晶體管產品進行測試。
繪制成圖形后，可以清晰地看到，在Ib在10mA左右時已進入線性區域，所以選擇的Im可以定在10mA。Pt（功率時間）：Pt的時間設定，需要根據ΔVbe變化來定義，所以我們先大致地估計出其它幾個參數，測試出一些ΔVbe數據，再來確定功率時間。功率電流Ie的選擇不能太大，可以根據芯片的Ic來選擇，比如我們在這里先選擇Ie=Ic=1A。Vcb的選擇不能超過Vce的值，可以在小于Vce的值中選取，在這里選擇Vcb=25V。
然后我們可以從小到大設置PowerTime的時間，用此程序?qū)σ慌a(chǎn)品進行ΔVbe的測試，為了分析，需將這些數據用計算機軟件繪制成圖形，如圖所示：
可以看到，在Pt時間超出60ms后，ΔVbe出現急劇上升的趨勢，那是因為在60ms前芯結溫從PN向晶體管表面?zhèn)鬟f，60ms后熱量向空氣中擴散，所以ΔVbe兩個階段體現出兩種不同的上升趨勢。確定了ΔVbe的測試條件后，我們需要對ΔVbe的上下限進行設定，以達到篩選產品，剔除不良產品的目的。對一批在線產品進行測試，測試產品的數量為18729只，將得到的數據作概率分布，繪制出圖形：

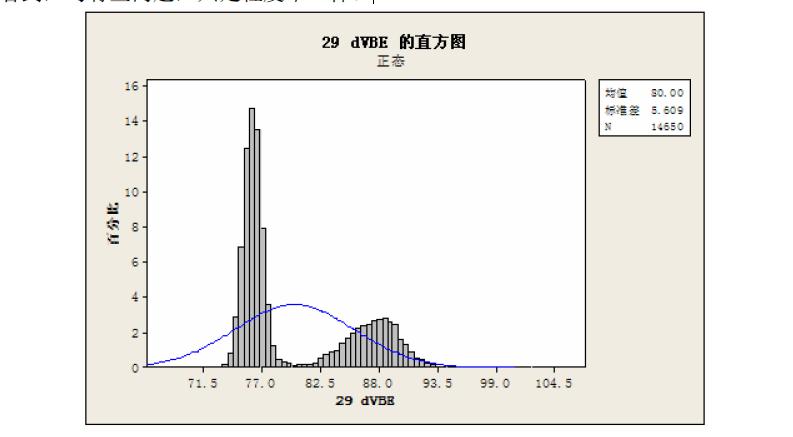

從圖形的顯示情況，我們可以將ΔVbe上下限確定在55mV~67mV。得到完整的ΔVbe測試方法后，就可以用所設定的程序?qū)ιa(chǎn)中的產品進行檢測，及時發現問題，分析解決。以下為在產線上檢控過程中發現的幾批異常產品，從軟件繪制出的圖形可以看到，均有些問題，只是程度不一樣。
所顯示的問題是這幾個批次產品并不完全服從正態分布，嚴重的甚至已經出現兩個峰值。發現ΔVbe的問題后，可以發現同一天生產的產品，同一批次，dVBE卻分布在兩個區間，這個現象是存在問題的。因為dVBE反映的是粘接問題，如果設備和工藝一致性良好，dVBE的分布也應該是集中的，所以基本可以判斷，粘接設備或者工藝存在不穩定的現象。在找到問題發生的工位后，通過只對粘接工藝的監控，就可以很有效地解決此問題。如果沒有計算機軟件的輔助，應用傳統的失效分析方法，也可以最終解決此問題，但卻要耗費更多人力和物力，而且效果并不是很好。
在傳統的解決方式中，如果ΔVbe的測試數值沒有超過我們所限定的上下限，我們便不會對此作關注，但像上面幾個圖形的結果可以看到，雖然ΔVbe的結果還在可以接受的范圍內，但已經有設備出現不穩定的狀況，導致部分產品ΔVbe偏離了中心值。計算機軟件的使用讓我們清晰的發現了這個問題，提前發現了問題的發生，而不是在產品真正造成了經濟損失的時候才回頭查找問題。（本文由正航儀器撰稿）http://www.zgshfp.com
