電動機快速故障診斷方法
( 1) 電動機故障及其監測參數:

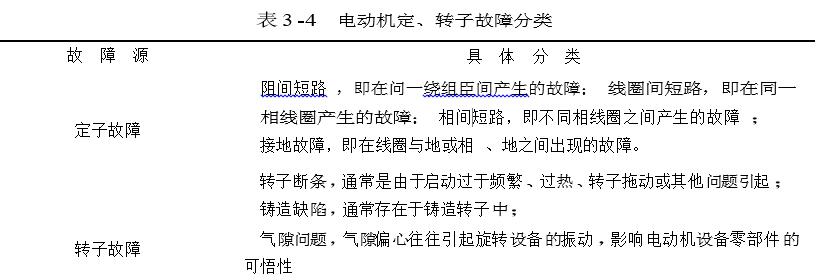

電動機的主要故障包括定子故障和轉子故障,其中定子故障有四種基本類型,而轉子故障有三種基本類型,具體內容可參見表3 -4。

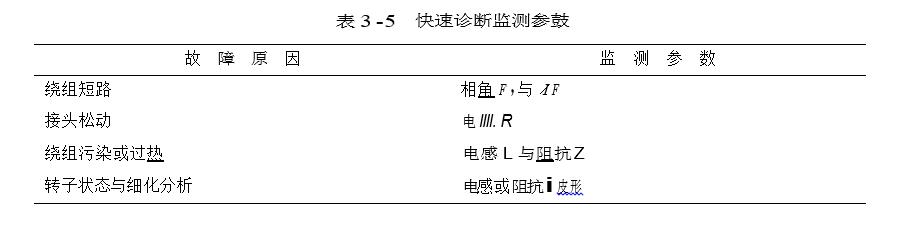

不同的故障源可以通過不同的監測參數來辨別 ,具體內容可參見表3 -5
( 2 ) 故障區分方法:

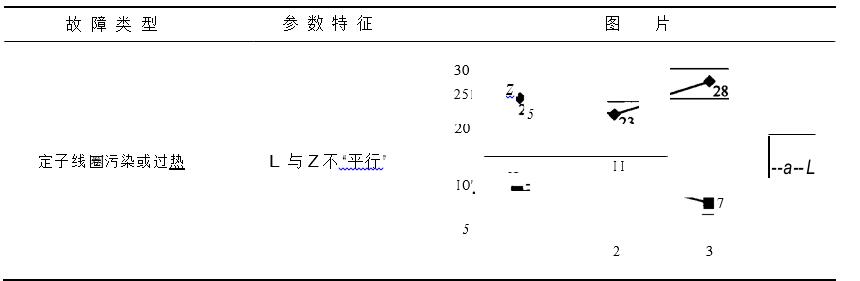

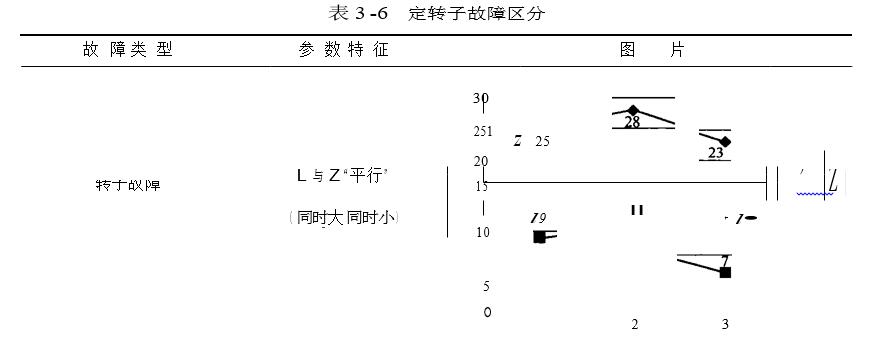

① 快速區分定子/轉子故障 電感和阻抗的對應關系可以反映轉子的詳細電磁特性,具體內容可參見表3 -6。
② 快速區分短路類型:
快速區分臣間 、線間、相間短路的方法如表3 -7 所示。
③轉子電磁特性評估:

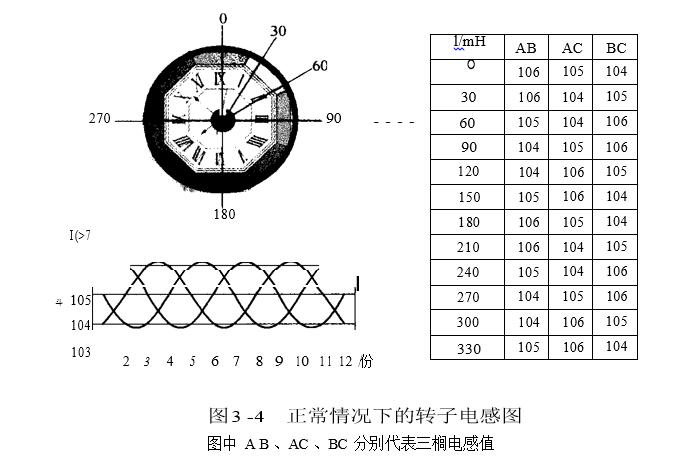

將轉子一周看成時鐘的12 等份 ,在每個位置分別測試每相的電感量L ,利用Excel得出以下圖形 ,電感波形應為主相電壓的同步波形且接近正弦披 ,如圖3-4 所示。

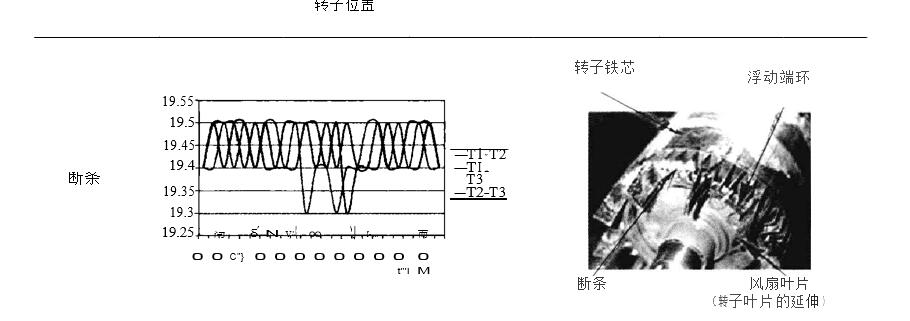

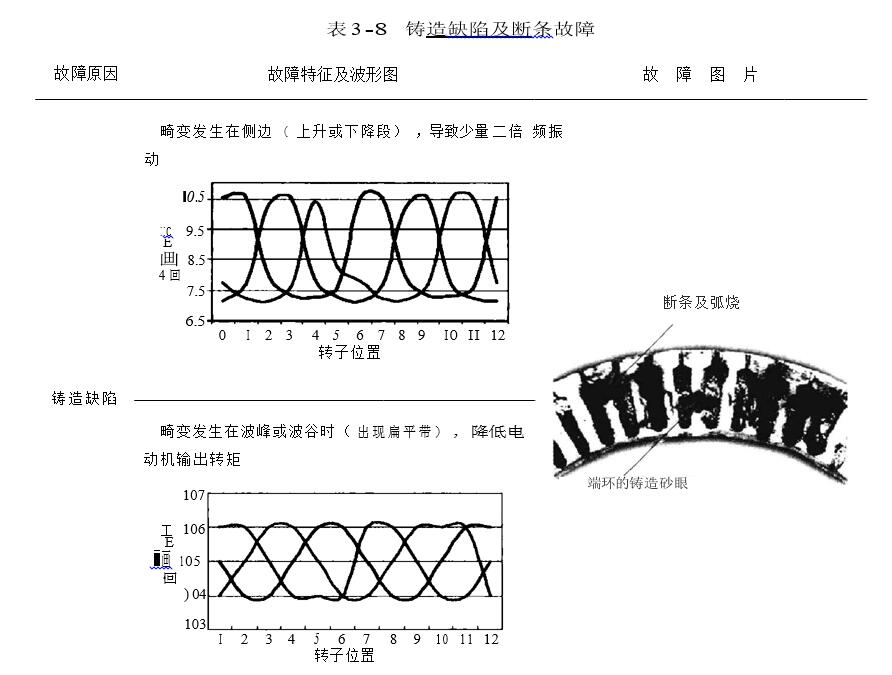

轉子不同角度下的電感或阻抗測試結果,可以反映轉子的故障類型:鑄造缺陷或斷條 ,其估值特征及波形圖可參看表3 - 8。
